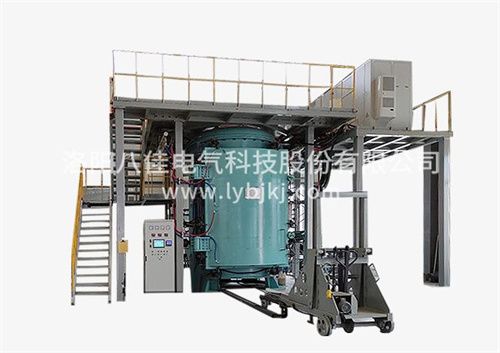

真空速凝爐各組成部分及工作原理 　　真空速凝爐是利用真空感應熔煉的方法，在真空或惰性氣體狀態下把合金原料熔煉并澆鑄在水冷輥上急速凝固后再在水冷盤上進行慢速降溫。把合金變成30°C左右且大小、薄厚均勻的合金薄片的一種電熱設備。速凝爐已成為制造合金薄片的生產專用熔煉設備在釹鐵硼磁材的生產中可有效地減少ɑ-Fe生成。 　　真空速凝爐爐體為立式爐殼其內層為不銹鋼制成的園筒外層為碳鋼。兩層之間形成夾套，可以通冷卻水將傳到爐殼上的熱量帶走,以使?fàn)t壁溫度不超過60℃。中間開有保護氣氛通氣口。熱電偶測溫孔、抽氣孔及觀察孔。熱電偶有到溫自動退出裝置。紅外測溫觀察孔有玻璃氣吹防霧裝置,操作人員使用的觀察孔設有擋板。 　　爐蓋有內外封頭和法蘭組成,中間水冷爐蓋吊在啟閉機構上,板動啟動機構上的手柄可以將真空速凝爐爐蓋升啟10-15mm,爐蓋上有壓頭、壓力傳感器、排氣隔膜閥及爐蓋鎖緊裝置。 　　爐底也是由內外封頭和法蘭組成,中間水冷,固定在爐體底部,有電極引入,下壓頭進氣隔膜閥等組成,并裝可調節高度位移傳感器。 　　電爐真空系統采用配電磁放氣閥及油擴散泵。同時真空速凝爐還設有冷阱及機組，測量為復合真空計。

　　真空熔煉爐常見的故障有哪些 　　真空熔煉爐在使用長時間后會出現一些故障，這是在所難免的。今天八佳小編就和大家說說當故障出現，要做哪些處理方法。 　　1、故障現象: 真空熔煉爐運行正常,但在正常過流保護動作時燒毀較多的是KP晶閘管和快熔。 　　分析處理: 過流保護時為了向電網釋放平波電抗器的能量,整流橋由整流狀態轉到逆變狀態,這時如果α>120度;,就有可能造成有源逆變顛覆,燒毀多只晶閘管和快熔,開關跳伴隨有巨大的電流短路爆炸聲,對變壓器產生較大的電流和電磁力沖擊,嚴重時會損壞變亞器。 　　2、故障現象: 真空熔煉爐運行正常,但在高電壓區內某點附近設備工作不穩定,直流電壓表晃動,設備伴隨有吱吱的聲音,這種情況極容易造成逆變橋顛覆燒毀晶閘管。 　　分析處理: 這種故障較難排除,多發生于設備的某部件高壓打火 　　(1)真空熔煉爐的連接銅排接頭螺絲松動造成打火 　　(2)斷路器主接頭氧化導致打火 　　(3)補償電容接線樁螺絲松動，引起打火，補償電容內部放電阻容吸收電打火 　　(4)水冷散熱器絕緣部分太臟或炭化對地打火 　　(5)真空熔煉爐爐體感應線圈對爐殼/爐 底板打火，爐體感應線圈匝間距太近，匝間打火或起弧。固定爐體感應線圈的絕緣柱因高溫炭化放電打火 　　(6)晶閘管內部打火。 　　以上就是真空熔煉爐廠家分析的兩種常見的故障。大家明白了嗎?如果還有不明白，也可以打電話咨詢。
