石墨化爐的冷卻方法 　　石墨化爐在運(yùn)行中，爐溫達(dá)2300℃以上，導(dǎo)電電極與爐芯連結(jié)的一端就是在這樣的高溫下進(jìn)行工作。導(dǎo)電電極的另一端與銅母線相連接，這就要保證與銅板的連接處的溫度要低于銅板的融化溫度，同時(shí)，因?qū)щ婋姌O裸露在空氣中，必須在低于氧化溫度下工作。為此，一定要進(jìn)行強(qiáng)制冷卻。目前基本有兩種冷卻方式。 　　1、直接淋水冷卻： 　　以鉆孔水管橫架于導(dǎo)電電極上，澆水于導(dǎo)電電極及其與銅母線的連接處，使之冷卻。這種直接冷卻方式簡單、方便，冷卻效果好。缺點(diǎn)是，冷卻水四濺，易對爐體滲水。而且這種方式需要安裝一泄水槽，水槽易阻塞，不及時(shí)處理，槽內(nèi)水就容易滲入爐內(nèi)，噴淋水也容易滲入爐內(nèi)，使?fàn)t子的壽命周期縮短，同時(shí)易使?fàn)t內(nèi)產(chǎn)品氧化。另外，在北方，冬季水槽四周容易結(jié)冰較多，不易處理。 　　2、直接內(nèi)冷： 　　在導(dǎo)電電極鏜孔后直接用絲堵堵上，再接上一長一短兩根水管，讓水直接流到電極的圓孔后再排出，從上述意義講，人造石墨只能稱作一種“多晶石墨”。不過這種“多晶石墨”已具備了理想石墨的基本特性。 　　3、金剛石的晶體結(jié)構(gòu) 　　在金剛石的晶體結(jié)構(gòu)中每個(gè)碳原子與相鄰的四個(gè)碳原子以共價(jià)鍵結(jié)合，呈正四面體配位，屬于等軸晶系，金剛石是典型的原子晶體，金剛石的這種結(jié)構(gòu)特征，決定了金剛石不導(dǎo)電，導(dǎo)熱性也很差。在隔絕空氣的條件下加熱到1000℃時(shí)，金剛石轉(zhuǎn)變?yōu)槭Y(jié)構(gòu)，在空氣中加熱到780℃左右會燃燒而生成二氧化碳。使用純度較高的人造石墨在高溫、高壓下可以獲得人造金剛石，但是這種人造金剛石的顆粒比較小。 　　這種方式的優(yōu)點(diǎn)是易將水系統(tǒng)做成全封閉或半封閉系統(tǒng)，不會向爐內(nèi)滲入。因?yàn)榭梢圆挥眯顾?，從而，用此方法的廠家，多把水系統(tǒng)做成半封閉系統(tǒng)。缺點(diǎn)是：冷卻效果不如直接淋水冷卻，對水質(zhì)要求較高，嚴(yán)禁缺水。否則爐頭溫度升高，再忽然通入冷水，易產(chǎn)生水爆，十分危險(xiǎn)。 　　石墨化爐側(cè)墻分固定墻和活動墻 　　固定式側(cè)墻一般采用耐火磚砌筑，每隔一定間隔都要留一排氣孔，以使送電過程中爐芯內(nèi)的煙氣能順利排出。使用耐火磚做側(cè)墻，保溫效果好，使用壽命也稍長，但造價(jià)較高。 　　活動式側(cè)墻是由水泥、粘土、耐火磚碎塊等按一定比例配制而成，墻上留有排氣孔。使用時(shí)將活動側(cè)墻吊放在爐兩側(cè)、由槽鋼做成的柱子間?；顒邮絺?cè)墻的優(yōu)點(diǎn)是經(jīng)濟(jì)、省工，且冷卻爐子時(shí)方便。缺點(diǎn)是不耐機(jī)械沖擊和熱沖擊，以及破損不能修補(bǔ)等。 　　此外，現(xiàn)在還出現(xiàn)了下半部為固定式，上半部為活動式的混合型側(cè)墻，兼顧了兩者的優(yōu)點(diǎn)，使用效果比較理想。槽鋼（或鑄鐵支架）主要起固定側(cè)墻的作用。通電爐芯由被加熱的產(chǎn)品和中間填充電阻料組成。通電后爐體有一定的熱脹力。

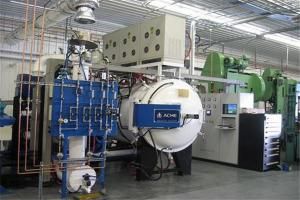

　　真空熱處理小常識有哪些呢 　　真空甩帶爐是指熔化金屬錠和一些廢舊金屬并加入必要的合金成分，經(jīng)過扒渣、精煉等操作將它們?nèi)蹮挸伤枰暮辖鸬脑O(shè)備。下面我們一起看看真空熱處理小常識。 　　1真空甩帶爐處理鈦合金時(shí)，不宜用氮?dú)庾鳛槔鋮s氣體，由于鈦和氮在高溫下反應(yīng)，形成金黃色的氮化鈦。 　　2.真空爐流動連接部門全部采用O型橡膠圈密封連接，此部門均通水冷卻。 　　3.工件在真空狀態(tài)下淬火，應(yīng)使用真空淬火油，此油具有較低的飽和蒸氣壓。 　　4.真空甩帶爐的保養(yǎng)應(yīng)在真空或充純氮狀態(tài)下，避免平時(shí)不用時(shí)吸氣，吸潮。 　　5.國內(nèi)真空爐的壓升率應(yīng)不大于1.33Pa/h，國外某些企業(yè)的尺度為0.67Pa/h6.真空加熱以輻射為主，工件在爐內(nèi)應(yīng)該保持間距。 　　7.升溫過程中，工件及爐內(nèi)材料會放氣，使真空度下降。固溶處理及真空時(shí)效的加熱溫度一般與常規(guī)處理時(shí)加熱溫度相同。 　　8.真空甩帶爐應(yīng)該具有快冷裝置。冷卻水的壓力應(yīng)該大于0.2Mpa，流量應(yīng)可調(diào)。 　　9.冷卻氣體：鋼一般采用百分之99.995純度的氮?dú)?，高溫合金采用百分?9.999的氮?dú)饣驓鍤猓伜辖鸩捎冒俜种?9.995的氬氣。 　　10.升溫：在真空甩帶爐放入工件后，一般先預(yù)抽至6.67Pa時(shí)方可升溫加熱。
